- Frecventa: 0 - 8 MHz
- Impedanta iesirilor coaxiale: 75 ohmi
- Filtre anti interferente incorporate
- Distanta de transmisie: 2400 m
- Alimentare: 12 VDC / 160 mA
Descrierea produsului
Video balun pasiv cu 4 canale vb8Acesta este un transmitator-receptor cu patru canale ce permite transmisia video de la 4 camere pe un singur cablu UTP CAT5e folosit in sistmele de supraveghere video. In momentul in care este folosit ca transmitator impreuna cu un receptor activ, acesta poate transmite semnalul pana la o distanta maxia de 1500 m, pastrand calitatea originala a semanlului. Dispozitivul adapteaza imedanta de 75 ohmi a unei surse sau sarcini nebalansate la imedanta unei linii balansate formata de perechile unui cablu UTP. Asigura transmisia video prin cablu torsadat cat. 5 pentru urmatoarele tipuri de camere: CVBS (pana la 400 m), HDTVI/AHD (pana la 200 m HD sau 150 m FULL HD), HDCVI pana la 200 m. Recomandam folosirea unui cablu UTP CAT5 sau mai bun (calitatea cabluui afecteaza direct calitatea imaginii si distanta de transmisie).
Cablul trebuie sertizat (folosind un cleste pentru sertizare precum acesta) pentru cablare a mufelor RJ45. Cablurile coaxiale se termina cu mufe BNC se conecteaza direct la porturile BNC.
Elemente distinctive:
- - Cablarea se face usor si reduce costurile: cele 4 canale sunt trasmise printr-ul singur cablu UTP CAT5e
- - Componente pasive - nu necesita alimentare
- - Filtru antiinterferente incorporat, transmisie fara interferente pana la 4 canale video

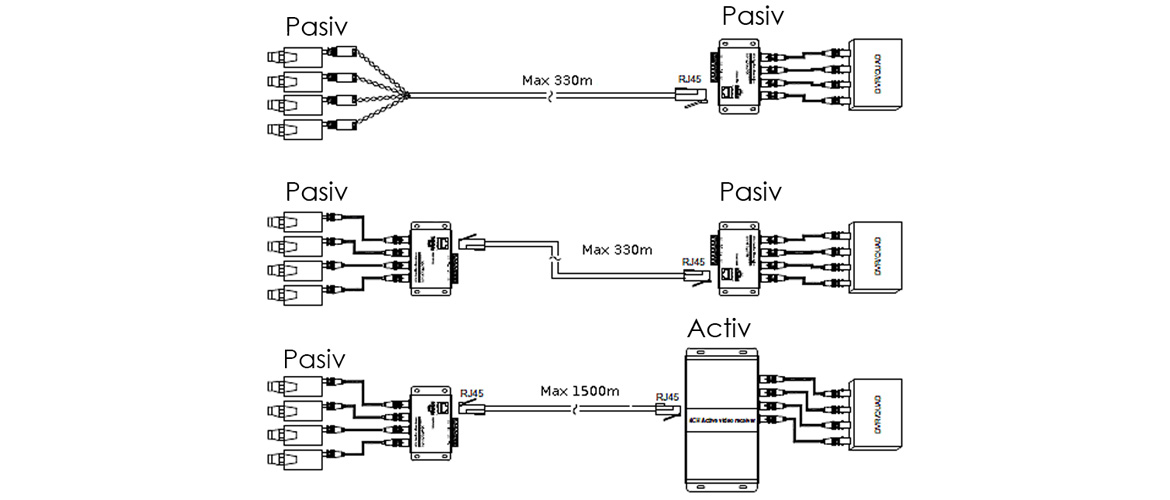

Exemplu conexiune pasiv - pasiv si pasvi - activ
Specificatii
Video balun pasiv cu 4 canale vb8- Gama frecventa: 0 - 8 MHz
- Numar canale: 4
- Tehnologii suportate: CVI/TVI/AHD/CVBS
- Impedanta intrare/iesire coaxial: 75 Ohm
- Impedanta intrare/iesire torsodate: 100 Ohm
- Capacitate diferentiala: 62 pF/m
- Standarde suportate: PAL, SECAM, CCIR, NTSC
- Temperatura de funtionare: -10°C pana la +70°C
- Dimensiuni: 105 x 58 x 29 mm (fara BNC)
