Ce este si cum folosim tehnologia PoC in supravegherea video?

Ce este si cum folosim tehnologia PoC in supravegherea video?
Autor: Spy Shop
Publicat la data de: 2 iulie 2018 | Actualizat la data de: 2 iulie 2018

Intr-o era a digitizarii, tendintele marilor producatori de tehnologii constau in dezvoltarea si producerea unor solutiii avansata de supraveghere video, care, sub definitia simplicitatii, vin in ajutorul instalatorilor, in primul rand, in procesul de instalare, configurare si mentenanta ulterioara a unor astfel de instalatii.



Preambul



Anul 2003 a reprezentat anul standardizarii IEEE802.3af, cu alte cuvinte Power over Ethernet (PoE), potrivit caruia dispozitivele conforme pot fi alimentate pe acelasi cablu de date, UTP, utilizat si pentru transmisia de date. Fratele mai mic PoE+ sau PoE Plus a fost introdus pentru prima oara in 2009 ca IEEE802.3at, conform caruia, dispozitive ca telefoane IP, access-pointuri, camerede de supraveghere video IP si multe alte dispoizitive, pot fi alimentate din switchuri PoE cu pana la 25.5W per port. Aceasta aparitie a reprezentat un avans tehnologic fata de IEEE802.3af, care poate asigura doar 15.5W per dispozitiv.



Printre principalele avantaje ale  utilizarii tehnologiilor PoE/PoE+ se enumera reducerea costurilor generate de utilizarea surselor externe de alimentare a echipamentelor, timpul efectiv de implementare si costul manoperei.



Aceste tehnologii au fost imbratisate cu succes si in randul sistemelor de supraveghere IP. Dar supravegherea video nu este reprezentata doar de camere IP.



Sisteme traditionale

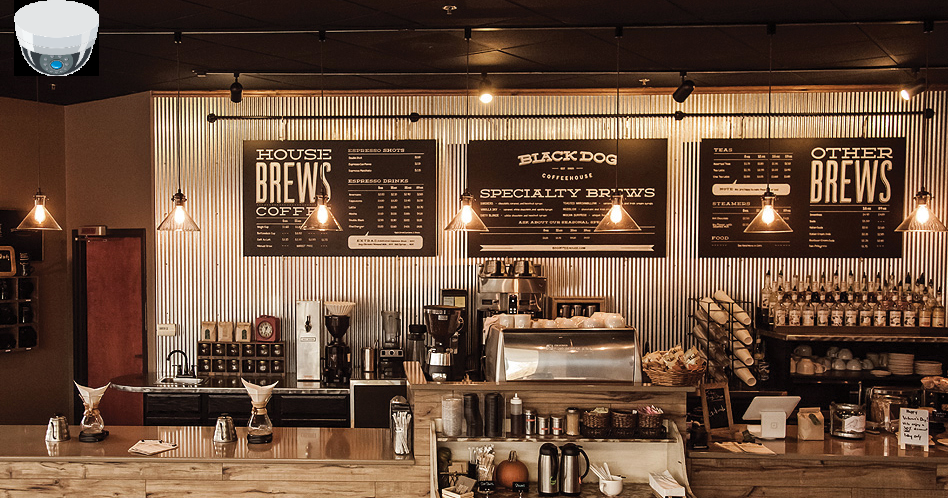

Sa analizam un necesar de produse pentru asigurarea supravegherii video analogice a unei cafenele. Pe langa echipamentele terminale ca inregistratoare video, camere de supraveghere mai sunt implicate, convertoare video, mufe de alimentare, sursa de alimentare, cablu video si de asemenea, cel de alimentare.

PoC tehnology

Instalatia este una complexa pentru care este nevoie de timp si skilluri  pentru implementare. Mai exista situatii in care pe un singur cablu UTP sunt transmise atat semnalele video cat si alimentarea camerelor, fapt pentru care pot aparea interferente iar imaginile produse nu sunt de cea mai inalta calitate.



Tehnologia PoC



Deoarece pe piata de supraveghere video, majoritatea sistemelor de supraveghere video sunt inca analogice, a reprezentat doar o chestiune de timp de la aparitia tehnologiilor PoE/PoE+ pana cand a fost dezvoltata o tehnologie similara cu ajutorul careia, pe acelasi cablu pot fi transmise cele doua tipuri de semnale, cel video si alimentate.  Marii producatori au reusit sa depaseasca bariera tehnologica, mai exact, au reusit de elimine interferentele video generate de semnalul de alimentare asupra celui video si au pus la dispozitia instalatorilor o noua tehnologie si anume, Power over Coax (PoC).



Desi tehnologia a fost introdusa de aproximativ doi ani pe piata romaneasca exista o oarecare reticenta in randul instalatorilor care poate fi explicata fie de lipsa sau slaba informare a existentei acestei tehnologii fie acestia raman fideli sistemelor traditionale de supraveghere video, care, desi sunt complexe in implementare sunt inca functionale si acestia prefera stabilitatea. Viteza de desfasurare a unei instalari de camere de supraveghere este uluitoare de mare, iar instalatorii nu isi pot permite efectuarea de teste cu noile tehnologii disponibile, tocmai de teama unui esec. Aceasta se traduce prin pierderi financiare, pierderea credibilitatii in fata clientilor, etc.



Pentru a beneficia de avantajele introduse de tehnologia PoC este nevoie in primul rand ca cele doua echipamente de baza camerele si sistemul de inregistrare sa suporte aceasta tehnologie. Sistemul devine unul extrem de simplificat in comparatie cu sistemele clasice, deoarece se utilizeaza acelasi cablu coaxial pentru video si alimentare, mai rapid de instalat, mai stabil, functie de tipul plug-and-play si mai flexibil. Adaugarea de noi camere nu mai presupune schimbarea surselor de alimentare existente, sau adaugarea altora noi, situatie des intalnita in randul sistemelor traditionale, fiind suficienta simpla conectare a camerei sau camerelor la DVR.



cablare PoC





In procesul de dezvoltare a acestei tehnologii s-a tinut cont de doi factori principali in asigurarea alimentarii pe cablul coaxial. In primul rand, nu mai exista pierdere de putere in ciuda distantelor mari suportate de PoC ( tabelul 1). Al doilea factor consta in izolarea semnalului video de cel al alimentarii tocmai pentru a elimina interferentele generate de acesta asupra calitatii semnaluluui video.



Sursele de alimentare ale DVR-urilor sunt capabile de detectia automata a camerelor PoC si nonPoc si chiar a eventualelor scurtcircuite. Cele doua semnale sunt foarte apropiate in frecventa, prin urmare este extrem de dificila izolarea acestora printr-un singur inductor. Practic se utilizeaza un circuit analogic cu rol de inductor prin intermediul caruia este permisa trecerea alimentarii inspre camera prin blocarea semanlului video.



Exista unele situatii in care semanlul de alimentare poate suferi unele modificari. De exemplu daca se utilizeaza camera cu zoom motorizat, sau momentul activarii ledurilor IR, aceste situatii genereaza unele fluctuatii ale tensiunii de alimenatare, DC, care la randu-i poate induce fluctuatii asupra semnalului video. Aceste fluctuatii sunt contracarate de existent unui mechanism de detectie si control.



Similar cu tehnologiile PoE IEEE 802.3af si PoE IEEE 802.3at  exista camera de supraveghere video PoC.af si PoC.at care se diferentiaza prin puterea necesara functionarii. De regula, camerele PoC.af sunt camere cu lentila fixa, leduri IR la maxim 20 de metri si un consum de maxim 6W. Pe cealalta parte, camerele PoC.at sunt camere potente cu lentile cu zoom motorizat, leduri IR perfromante si un consum de maxim 12W.



Rezolutia camerelor, tipul acestora PoC.af/at precum si tipul de cablare dicteaza distanta maxima de functionare.



Tabel distante transmisie PoC



tabel distante PoC





Ca si conectica, pe cablu coaxial se utilizeaza mufele clasice BNC, iar pe cablul UTP se pot utiliza acesti conectori:



conectori/mufe





Scenarii de alimentare camera intr-un sistem PoC



- Intai se alimenteaza camera la sursa externa de 12VDC, apoi se conecteaza fizic la DVR. Acesta detecteaza in mod automat faptul ca exista o sursa externa de alimentare  si nu va incerca sa alimenteze PoC acea camera.



- Se contecteaza intai camera la DVR, apoi se alimenteaza pe 12VDC. Camera va fi in continuare alimentata la 12VDC si nu va trece la alimentarea PoC.



- In cazul in camera este alimentata la 12VDC, iar sursa din diferite motive este oprita, DVR-ul detecteaza camera PoC si o alimenteaza.



  • - In cazul in care camera este alimentata PoC si se conecteaza o sursa externa de 12VDC, daca PoC-ul este deconectat (software din interfata DVR-ului), camera va comuta pe 12VDC pentru a asigura continuitatea transmisiei semnalului video.



Producatori care au dezvoltat tehnologia PoC



Pe piata exista doi mari jucatori in randul sistemelor de supraveghere video, Hikvision si Dahua, care au implementat aceasta tehnologie. Camerele si DVR-urile PoC marca Hikvision fac parte din familia TURBO HD sau HDTVI, iar cele produse de Dahua sunt HDCVI.



Utilizand tehnologia PoC instalatorii si beneficiarii finali pot beneficia de avantajele acesteia,  printre care se pot identifica cu usurinta urmatoarele, cost redus, usor si rapid de implementat, plug-and-play, sisteme stabile in comparatie cu cele traditionale si mult mai flexibile.



Produse PoC din portofoliul nostru

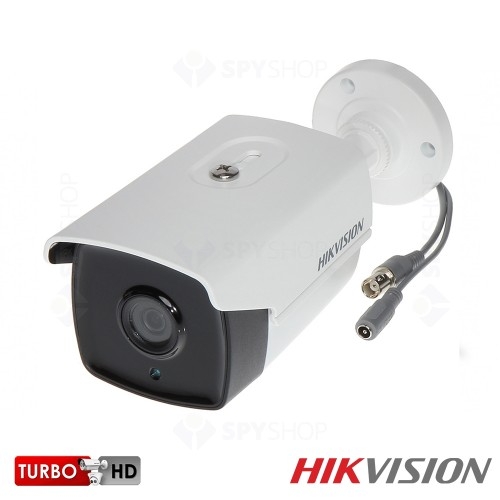

DS-2CE16H1T-ITE


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

DS-2CE16D8T-ITE 2.8MM


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

DS-2CE16D0T-IT3E 2.8MM


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

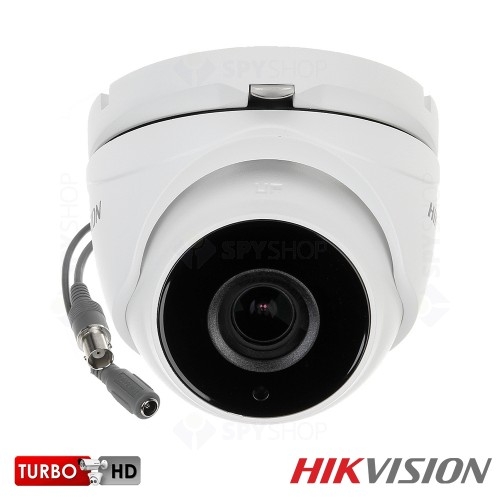

DS-2CE56D8T-IT3ZE


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

DS-2CE56H1T-ITME 2.8MM



  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

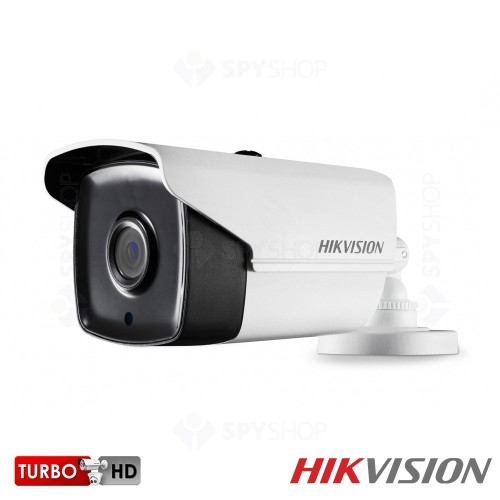

DS-2CE16H1T-IT3E 2.8MM


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

DS-2CE16H1T-IT5E 3.6MM


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

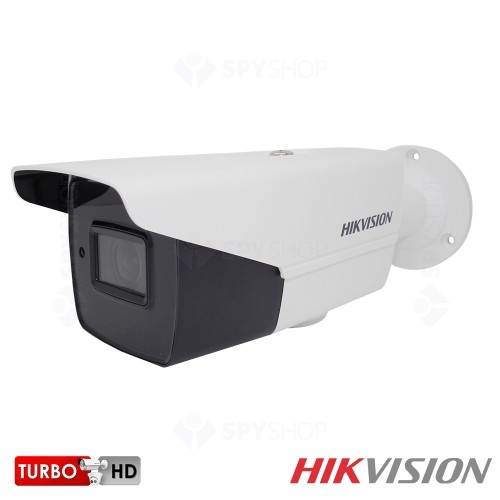

DS-2CE16H1T-IT3ZE


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

DS-7204HQHI-K1/P


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

DS-7204HUHI-K1/P


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD

HIkvision camera PoC

DS-7216HQHI-K2/P


  • Rezolutie video: 5 Megapixeli
  • Senzor: 5MP CMOS image sensor
  • Lentila fixa: 2.8 mm
  • Distanta iluminator IR: 20 m
  • Functii speciale: IR-Cut, AGC, BLC, DWDR, Smart IR, DNR, OSD





Daca aveti nevoie de informatii suplimentare legate de importanta camerelor si a sistemelor de supraveghere video puteti citi restul materialelor de pe blogul nostru legate de acest subiect. Pentru consultanta in vederea achizitionarii acestor echipamente ne puteti contacta telefonic la 0356.453.007 sau pe e-mail la comenzi@spy-shop.ro
