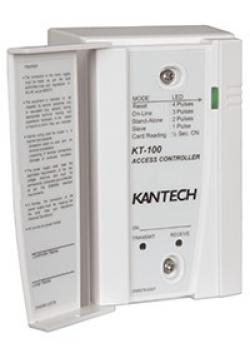

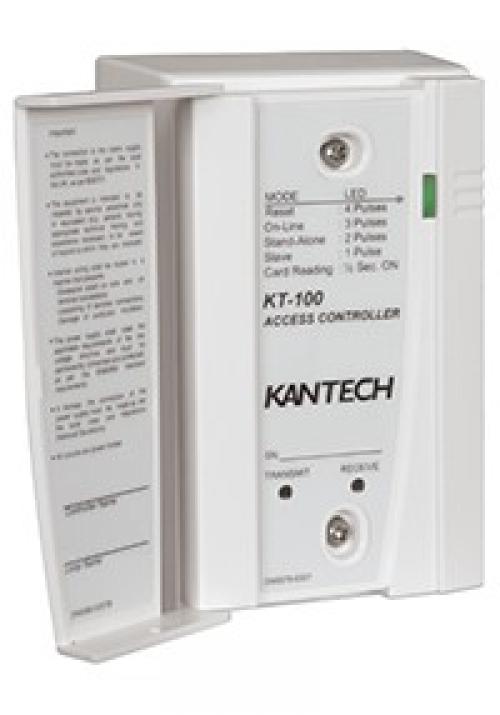

Sfaturi utile pentru instalarea centralei de control acces Kantech KT-100

KT-100 este o centrala de control access pentru o usa putand gestiona maxim 2 cititoare cu formatul W26 sau XSF (doar un singur model pe sistem), extensibila la 64 cititoare/site prin conectarea pe RS 485 a 32 centrale. KT-100 poate fi adaugata pe magistrala de comunicatie impreuna cu KT-200, KT-300. Exista posibilitatea de interconectare cu sisteme de alarma.

Cablarea cititoarelor

Este recomandata folosirea a 3 perechi torsadate, 22AWG, cablu neecranat. Distanta maxima dintre cititor si centrala KT-100 depinde de tipul cititorului utilizat. (Consultati manualul cititorului pentru detalii). Se considera ca utilizarea unei tastaturi este mai putin sigura decat utilizarea unui cititor de proximitate, din aceste considerente, pentru sporirea securitatii, este recomandat sa folositi cititoare cu tastatura incorporata.

Cablarea Yalei

Cablu recomandat: cablu cu 2 fire, 18 AWG sau de sectiune mai mare in functie de caderea de tensiune pe cablu.

Cablarea contactului de monitorizare usa si a detectorului de iesire

Cand usa este blocata, centrala monitorizeaza contactul magnetic si raporteaza alarma “usa deschisa fortat” daca este deschisa fara autorizare pe baza de card sau PIN. Cand usa este deblocata, centrala supervizeaza starea contactului dar nu mai genereaza nicio alarma. Detectorul sau butonul sunt utilizati in cazul in care un utilizator doreste sa paraseasa zona securizata.

Cablarea magistralei de comunicatie

Pentru conectarea centralei KT-100 la PC, precum si pentru realizarea comunicatiei intre centralele din retea (maxim 32) se utilizeaza interfata VC 485 (convertor RS-232/RS-485). Se recomanda utilizarea cablului UTP Cat5e. Distanta maxima de cablare este de 1200m cu posibilitate de extindere daca se utilizeaza 2 interfete cascadate.

Cablarea sursei de alimentare, recomandat 12 V/1A

Recomandat cablu cu 2 fire neecranat, 18AWG.

Resetarea hardware a centralei KT-100

Inainte de conexiunea dintre centrala si software-ul EntraPass, KT-100 trebuie resetata hardware.

Procedura de reset:
1. Se deconecteaza KT-100 de la tensiunea de alimentare
2. Se elimina orice conexiune dintre terminalele R3 si Z1
3. Se plaseaza un strap intre terminalele R3 si Z1
4. Se aplica tensiunea de alimentare. Led-ul indicator de stare va lumina intermitent de 4 ori semnaland faptul ca centrala este in procesul de initializare
5. Se deconecteaza strapul dintre terminalele R3 si Z1 si se reconecteaza accumulatorul
